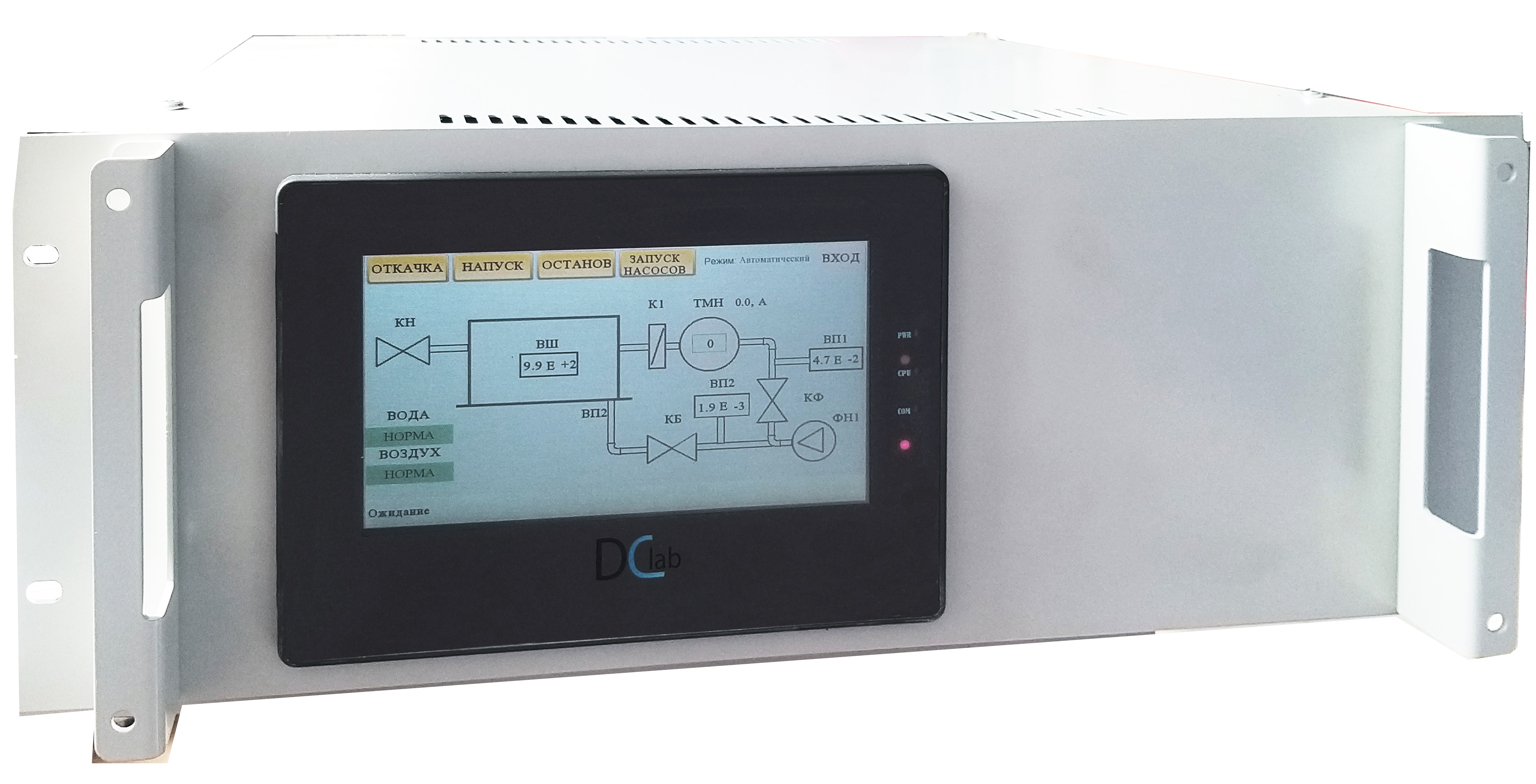

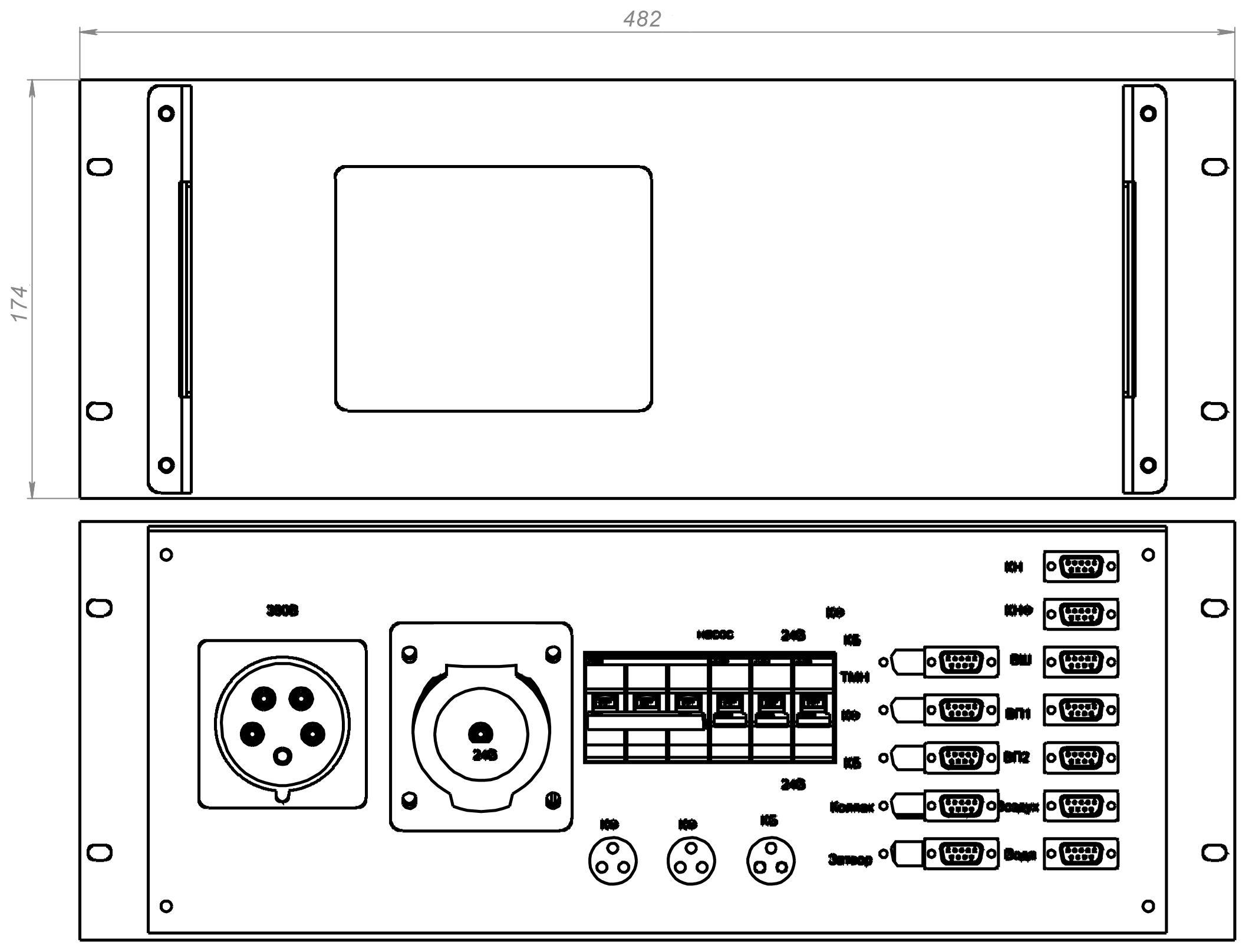

Блок управления вакуумной системой с исполнительными модулями ВКП-22.1

Подходит для управления вакуумными установками УВН-71. Позволяет контролировать и управлять основными параметры напыления, а так же получать данные с датчиков.

ЭКСПЛУАТАЦИОННЫЕ ПАРАМЕТРЫ
Дисплей: 7'' TFT
Разрешение: 1024*600 точек
Процессор: 32-битный процессор 400 МГц
Память: Флэш-память 2 Гигобайта, 3 Гигобайта DDR3
Память команд и часы реального времени: 1024 Кбайт и часы реального времени
Программное обеспечение: DCLAB
Загрузка программ: mini-USB Slave/Последовательный порт
COM порт: COM0: RS232/RS485-2/RS485-4, COM2:RS232/RS485-2/RS485-4
Порт принтера: USB порт
Порт Enternet: Да

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ
Номинальная мощность: 4.3 КВт
Номинальное напряжение: 380 В переменного тока
Выходные сигналы:
12~28 В постоянного тока;
500 В постоянного тока;
высокочастотный сигнал 2,6 Ггц с управлением в диапозоне от 0,5-2,6Ггц;
порт управления ТМН с контролем оборотов вращения;
потр управлением форвакуумного насоса с контролем перегрева;
Входные сигналналы:
высокачастотный порт 2,6 Ггц обработка сигнала;
5-60 мА постоянного тока;
300 В постоянного тока;
допустимое время отсутствия питания: < 20мс

ПАРАМЕТРЫ РАБОЧЕЙ СРЕДЫ
Рабочая температура: 0 - +45 *С
Рабочая влажность: 10-90% без конденсации
Температура хранения: -10 - +60 *С
Влажность хранения: 10-90% без конденсации
Ударные испытания: 10-25Гц

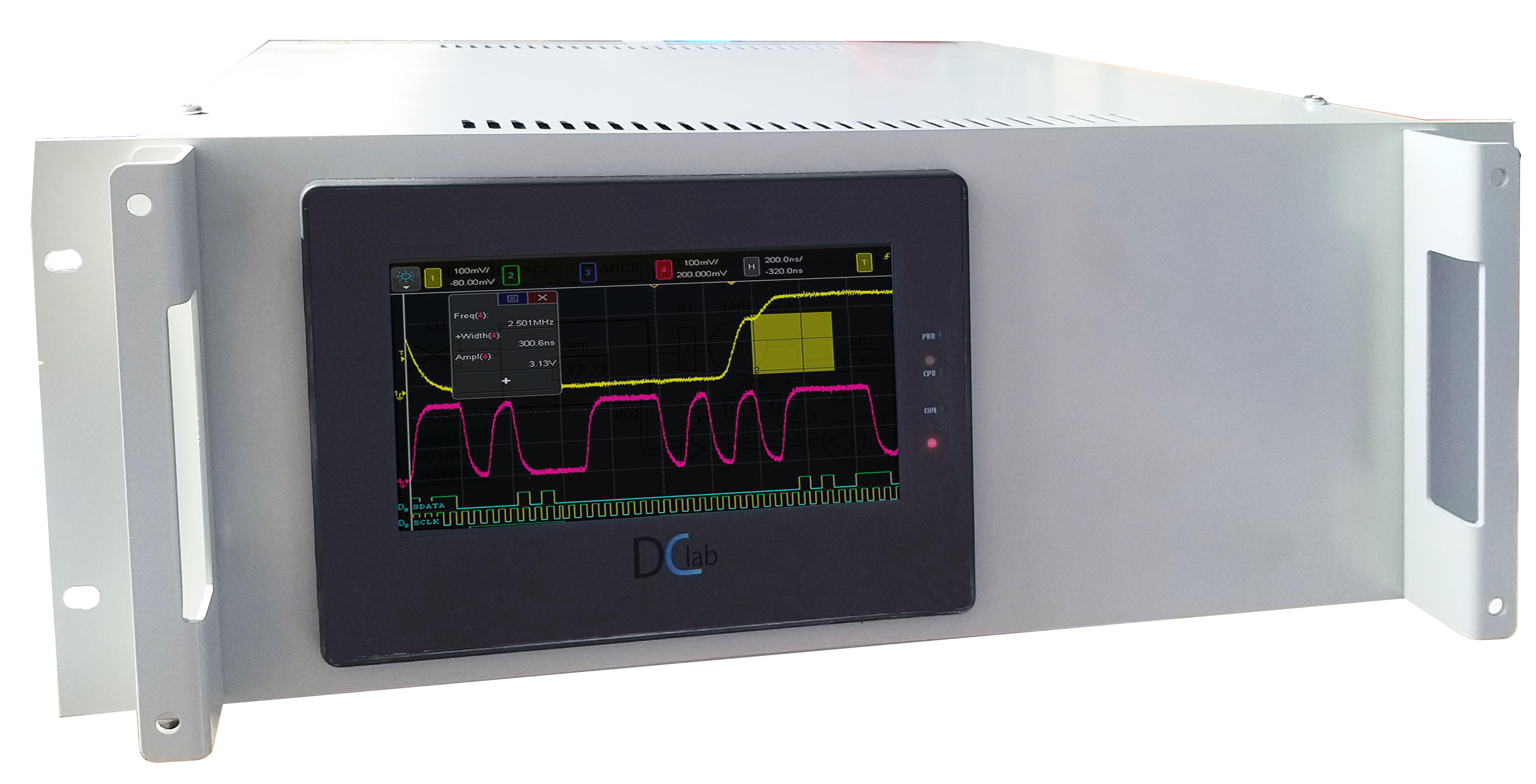

Блок управления БРУ-22.12

Подходит для управления вакуумными установками УВН-74. Позволяет контролировать и управлять основными параметры напыления, а так же получать данные с датчиков. Предназначен для индивидуальной настройки установки нанесения покрытий УВН-74 и расширения возможностей оператора.

ЭКСПЛУАТАЦИОННЫЕ ПАРАМЕТРЫ
Дисплей: 7'' TFT
Разрешение: 800*480 точек
Процессор: 32-битный процессор 400 МГц
Память: Флэш-память 2 Гигобайта, 3 Гигобайта DDR3
Память команд и часы реального времени: 1024 Кбайт и часы реального времени
Программное обеспечение: DCLAB
Загрузка программ: mini-USB Slave/Последовательный порт
COM порт: COM0: RS232/RS485-2/RS485-4, COM2:RS232/RS485-2/RS485-4
Порт принтера: USB порт
Порт Enternet: Да

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ
Номинальная мощность: 2.5 КВт
Номинальное напряжение: 220В переменного тока
Выходные сигналы:
-12~28 В постоянного тока;
-50В постоянного тока с точностью регулировки (+-0,01В);
-порт управления ТМН с контролем оборотов вращения;
-потр управлением форвакуумного насоса с контролем перегрева;
Входные сигналналы:
-5-20 мА постоянного тока;
-порт 300 В постоянного тока;
-допустимое время отсутствия питания: < 20мс

Блок управления УС2-О5

Подходит для управления вакуумными установками Оратория-5. Позволяет контролировать и управлять основными параметры напыления, а так же получать данные с датчиков. Предназначен для замены блока УСУМП и дальнейшей индивидуальной настройки установки нанесения покрытий Оратория-5 и расширения возможностей оператора.

ЭКСПЛУАТАЦИОННЫЕ ПАРАМЕТРЫ
Дисплей: 7'' TFT
Разрешение: 800*480 точек
Процессор: 32-битный процессор 400 МГц
Память: Флэш-память 2 Гигобайта, 3 Гигобайта DDR3
Память команд
Программное обеспечение: DCLAB
Загрузка программ: mini-USB Slave/Последовательный порт
COM порт: COM0:RS485-4,COM1:RS485-2, COM2:RS485-3/RS485-4
Порт принтера: USB порт
Порт Enternet: Да

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ
Номинальная мощность: 3.2 КВт
Номинальное напряжение: 380 В переменного тока
Выходные сигналы:
12~28 В постоянного тока;
500 В постоянного тока;
высокочастотный сигнал 2,6 Ггц с управлением в диапозоне от 0,5-2,6Ггц;
порт управления ТМН с контролем оборотов вращения;
потр управлением форвакуумного насоса с контролем перегрева;
Входные сигналналы:
высокачастотный порт 2,6 Ггц обработка сигнала;
5-20 мА постоянного тока;
порт 300 В постоянного тока;
допустимое время отсутствия питания: < 20мс

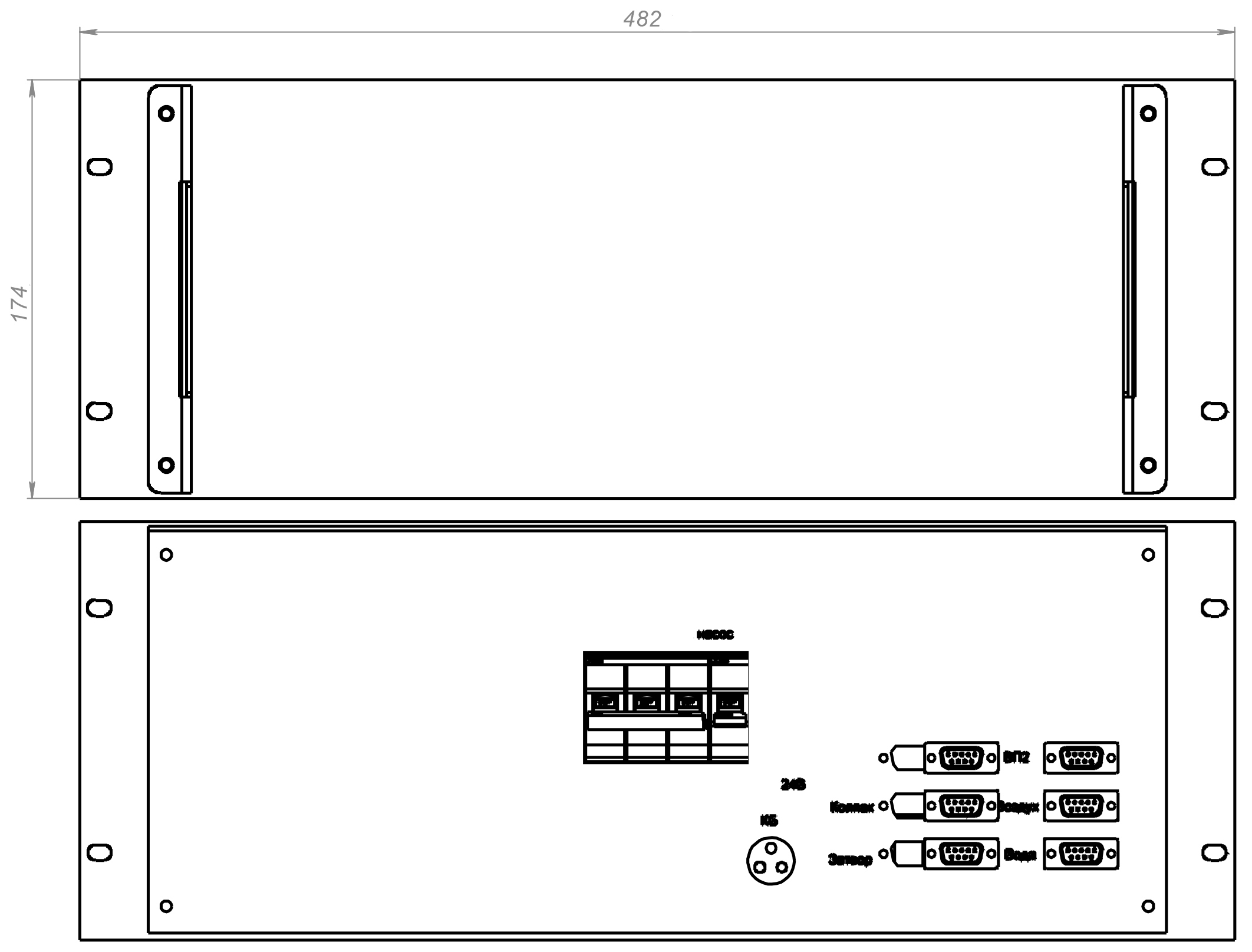

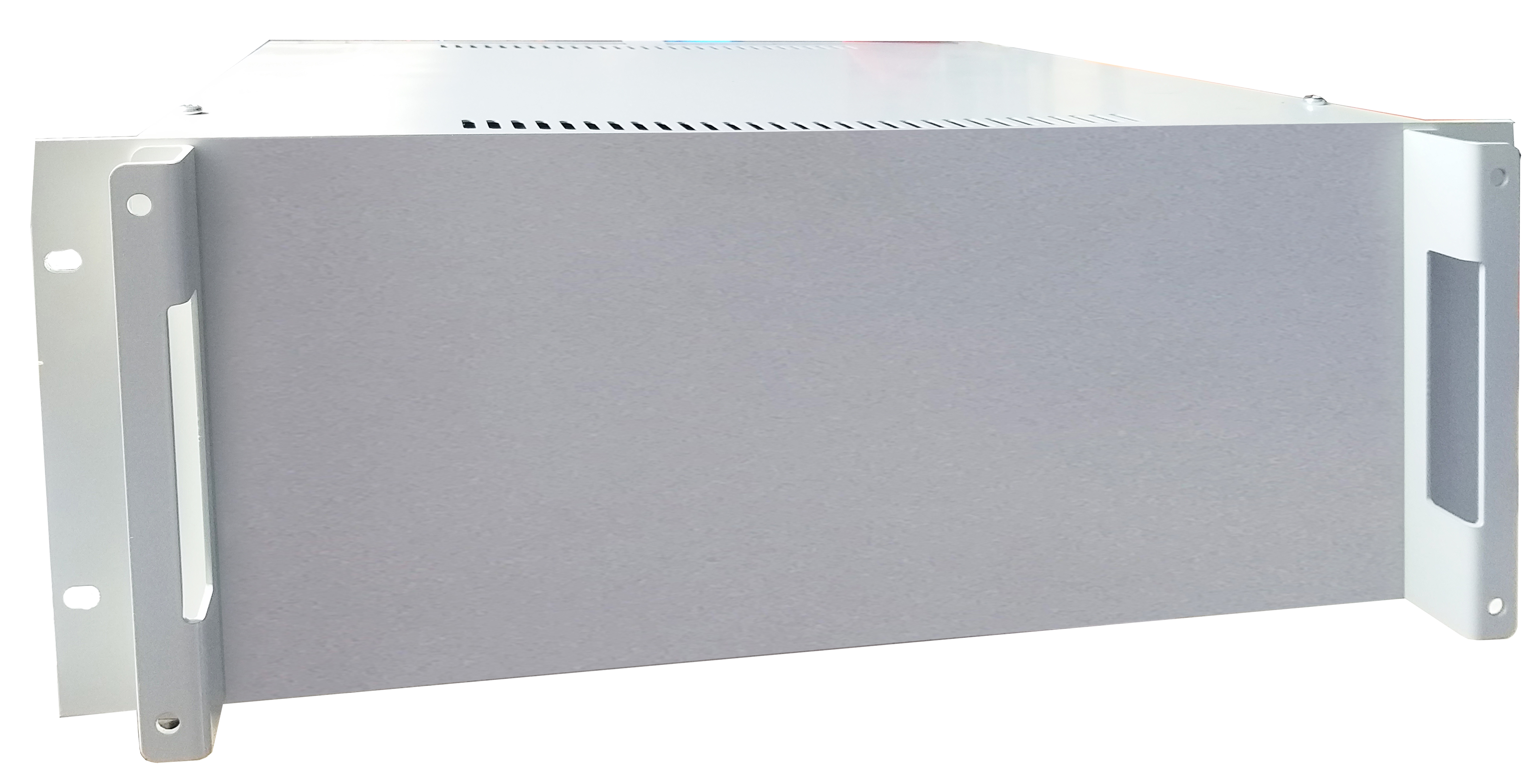

Блок управления БУС1-О5

Подходит для управления вакуумными установками Оратория-5. Служит для замены управляющей системы блока БУВС.

ЭКСПЛУАТАЦИОННЫЕ ПАРАМЕТРЫ

Разработан для совместной работы с блоком УС2-О5.
Программное обеспечение: DCLAB
Загрузка программ: mini-USB Slave/Последовательный порт
COM порт: COM0:RS485-1/RS485-4
Порт принтера: USB порт
Порт Enternet: Да

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ
Номинальная мощность:1 КВт
Номинальное напряжение: 380 В переменного тока
Выходные сигналы:
12~28 В постоянного тока;
Входные сигналналы:
5-20 мА постоянного тока;
допустимое время отсутствия питания: < 20мс

Блок управления УС-01-В1

Подходит для управления вакуумными установками УВН 71. Служит для расширения возможностей блока ВКП-22.1.

ЭКСПЛУАТАЦИОННЫЕ ПАРАМЕТРЫ

Разработан для совместной работы с блоком ВКП-22.1.
Программное обеспечение: DCLAB
Загрузка программ: mini-USB Slave/Последовательный порт
COM порт: COM0:RS485-1/RS485-4
Порт принтера: USB порт
Порт Enternet: Да

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ
Номинальная мощность: 1,5 КВт
Номинальное напряжение: 380 В переменного тока
Выходные сигналы:
12~28 В постоянного тока;
Входные сигналналы:
5-20 мА постоянного тока;
допустимое время отсутствия питания: < 20мс
